En tryckvakt är en av de mest grundläggande men ofta förbisedda komponenterna i vätskekontroll- och automationssystem. Det är en elektromekanisk eller elektronisk anordning som övervakar vätske- eller gastrycket i ett system och utlöser en elektrisk signal när trycket når ett förutbestämt börvärde. Oavsett om applikationen involverar vattenförsörjning, tryckluft, hydrauliska kretsar eller industrimaskiner, fungerar tryckbrytare som de intelligenta väktarna som håller systemen i drift säkert och effektivt. PåNingbo TRUPOW Industrial Trade Co.,Ltd., är våra tryckomkopplare konstruerade för att möta de höga kraven från både bostadsmiljöer och tunga industrimiljöer, och utgör en kritisk del av vår omfattandePumptillbehörproduktsortiment.
Att förstå hur tryckomkopplare fungerar, hur de väljs ut och hur de integreras i bredare system är väsentlig kunskap för både ingenjörer, inköpsspecialister och anläggningschefer. Den här guiden går igenom allt du behöver veta, från den grundläggande driftprincipen till produktspecifikationer, installationsöverväganden och den roll som tryckbrytare spelar som oumbärligPumptillbehöri modern vätskehantering. Vår fabrik har ägnat år åt att förfina dessa produkter för att leverera maximal tillförlitlighet och lång livslängd för olika globala applikationer.
Kärnan i varje tryckomkopplare är en enkel men elegant princip: mekanisk kraft som genereras av vätske- eller gastryck används för att aktivera en elektrisk omkopplare. När vätska kommer in i tryckporten trycker den mot ett avkänningselement, oftast ett membran, en kolv eller ett Bourdon-rör. När trycket ökar, avböjs avkänningselementet tills det når krafttröskeln som ställts in av en inre fjädermekanism. Vid den punkten utlöser rörelsen en uppsättning elektriska kontakter, öppnar eller stänger en krets beroende på omkopplarens konfiguration.
Denna binära elektriska utgång, antingen en öppen krets eller en sluten krets, används sedan för att utlösa nedströmsåtgärder. I ett vattenpumpsystem för bostäder, till exempel, får ett stigande tryck orsakat av tanktrycksättning att omkopplaren bryter strömmen till pumpmotorn, vilket förhindrar övertryck. När trycket sjunker när vatten förbrukas, återställer fjädern kontakterna till sitt ursprungliga tillstånd och pumpen startar om. Denna automatiska cykel upprepas tusentals gånger under produktens livslängd, vilket gör mekanisk robusthet till ett icke förhandlingsbart krav.
Vår fabrik bygger avkänningsmembranet av material som valts specifikt för kompatibilitet med målmediet. Alternativen inkluderar:
De elektriska kontakterna är vanligtvis klassade efter deras belastningskapacitet och växlingscykeluthållighet. Guldpläterade kontakter används i lågströmssignalkretsar där oxidationsmotståndet är av största vikt, medan silverlegerade kontakter väljs för motorstyrkretsar med högre ström. Kontaktarrangemanget, antingen normalt öppet (NO), normalt stängt (NC) eller växling (CO), måste matcha målsystemets styrlogik.
Moderna tryckväxlar frånTRUPOW Inkludera även förseglade höljen med IP65- eller IP67-klassificering, vilket säkerställer att fukt, damm och industriella föroreningar inte kan äventyra interna komponenter. Denna uppmärksamhet på miljöskydd är det som skiljer en långvarig industriell komponent från en produkt som misslyckas i förtid under krävande fältförhållanden.
Tryckbrytare är inte en produkt som passar alla. Branschen har utvecklat flera distinkta konstruktioner, var och en optimerad för specifika tryckintervall, mediatyper och applikationsmiljöer. Att veta vilken typ som passar ditt system är det första steget mot en pålitlig installation.
Dessa är den traditionella och mest använda sorten. Ett mekaniskt avkänningselement aktiverar direkt en snäppverkande elektrisk strömbrytare. De är robusta, kostnadseffektiva och lämpliga för ett brett spektrum av industriella och kommersiella tillämpningar. VårPumptillbehörlinjen inkluderar elektromekaniska tryckomkopplare konstruerade för tryckområden från 0,5 bar upp till 25 bar.
Dessa enheter använder en piezoelektrisk eller keramisk trycksensor kombinerad med en integrerad krets för att upptäcka tryckförändringar och generera en elektronisk omkopplingssignal. De erbjuder överlägsen precision, inga rörliga delar och är idealiska för applikationer där repeterbarhet och lång livslängd vid frekvent cykling är avgörande.
Snarare än att mäta absolut eller övertryck, reagerar differentialtryckomkopplare på skillnaden i tryck mellan två punkter i ett system. De används ofta i filterövervakning, flödesdetektering och HVAC-applikationer där en stigande tryckskillnad signalerar ett blockerat filter eller begränsad flödesväg.
Vakuumbrytare är utformade för att fungera under atmosfärstryck och används i sugsystem, vakuumförpackningsutrustning och medicinsk utrustning. De kräver ett avkänningselement som kan reagera exakt på undertryck utan mekaniska fel.
Tabellen nedan sammanfattar nyckelegenskaperna för varje typ:
| Typ | Avkänningsmetod | Typiskt tryckområde | Bästa applikationen | Nyckelfördel |
| Elektromekanisk | Membran / kolv | 0,5 - 25 bar | Pumpar, kompressorer, VVS | Låg kostnad, hög tillförlitlighet |
| Elektronisk / Solid State | Piezoelektrisk sensor | 0,1 - 600 bar | Precision industriell kontroll | Hög repeterbarhet, inget slitage |
| Differentiell | Dubbla portar membran | 0 - 10 bar differential | Filterövervakning, flödesdetektering | Mäter tryckskillnad |
| Vakuum | Kapsel/bälg | -1 till 0 bar | Sugsystem, förpackning | Fungerar under atmosfären |
När man utvärderar tryckbrytare för upphandling eller systemdesign berättar produktdatabladet bara en del av historien. Att förstå vad varje specifikation faktiskt betyder i praktiken och hur den påverkar systemets prestanda är det som skiljer ett välgrundat beslut från ett kostsamt misstag. Nedan finns de mest kritiska parametrarna att utvärdera, tillsammans med vägledning om vilka värden man ska leta efter i olika applikationer.
Börvärdet är det tryckvärde vid vilket omkopplaren aktiveras. Differentialen (även kallad hysteres) är skillnaden mellan inkopplings- och frånslagstrycken. En korrekt konfigurerad differential förhindrar snabba växlingscykler (kort cykling) som kan skada pumpmotorer och minska komponentlivslängden.
Uttryckt som maximal spänning och ström kan kontakterna säkert koppla om. Motorbelastningar kräver en högre klassificering än resistiva belastningar på grund av startström. Minska alltid kontakter med minst 20 % vid omkoppling av induktiva laster som motorkontaktorer eller magnetventiler.
Definierar motstånd mot fasta partiklar och vatten. IP65 är lämplig för de flesta industriella miljöer. IP67 eller IP68 krävs för nedsänkbara eller utomhusinstallationer som utsätts för regn och sköljning.

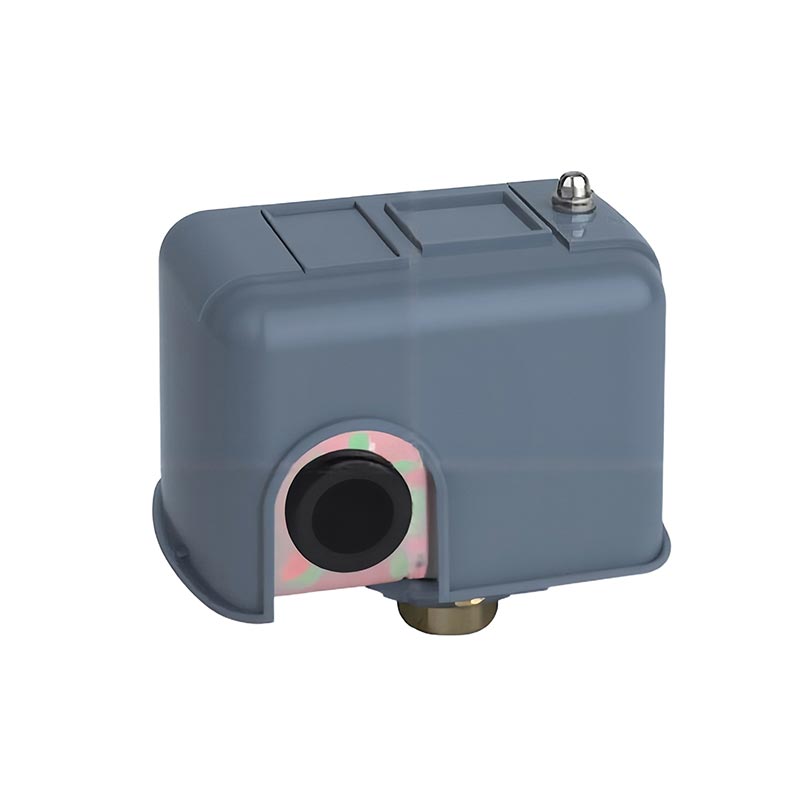

Vår kompletta produktspecifikationstabell för standardenPumptillbehörtryckbrytare serie frånNingbo TRUPOW Industrial Trade Co.,Ltd.finns nedan:
| Parameter | Specifikation |
| Tryckområde (justerbart) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (modellberoende) |
| Fabriksinställningsvärde | Utskärning: 1,4 bar / Utskärning: 2,8 bar (standardmodell) |
| Differentialområde | 0,5 - 3,5 bar (justerbar via sekundärfjäder) |
| Elektrisk klassificering | 16A / 250VAC; 10A / 380VAC |
| Kontaktkonfiguration | 1NO + 1NC (SPDT) |
| Diafragmamaterial | NBR-standard; EPDM / SS tillval |
| Material för hölje | Glasfylld nylon PA66; valfritt pressgjuten zink |
| Portanslutning | 1/4 tum BSP eller NPT hane (andra storlekar på begäran) |
| Inträngningsskydd | IP44 standard; IP65 tillval |
| Driftstemperatur | -10 grader C till +60 grader C |
| Medietemperatur | Max +70 grader C |
| Mekaniskt liv | Mer än 500 000 växlingscykler |
| Certifieringar | CE, RoHS, NSF/ANSI 61 (dricksvattenmodeller) |
| Vikt | Ca. 185 g |
Tryckbrytarens mångsidighet är en anledning till att den har blivit en standardkomponent i så många branscher. Från den minsta boosterpumpen för hushållsvatten till en flerstegs industriell kompressorbank spelar dessa enheter en grundläggande roll i automatiserad tryckhantering. Våra fabriksmaterialPumptillbehörinklusive tryckomkopplare till kunder i mer än 40 länder, vilket ger oss djup insikt i det bredaste möjliga utbudet av verkliga tillämpningar.
Detta är den mest utbredda applikationen globalt. Tryckbrytare styr start och stopp av vattenpumpsmotorer i bostäder, kommersiella och jordbruksmiljöer. När de är korrekt konfigurerade upprätthåller de ett konsekvent vattentryck i distributionssystemet utan att behöva konstanta manuella ingrepp. Viktiga krav för denna ansökan inkluderar:
Luftkompressorer förlitar sig på tryckomkopplare för att växla kompressormotorn mellan ett laddat och obelastat tillstånd, vilket håller mottagartanken inom ett definierat tryckband. Kontakter med hög cykellivslängd är viktiga här eftersom kompressorer i livliga verkstäder eller produktionsanläggningar kan cykla dussintals gånger i timmen.
I hydrauliska system används tryckbrytare för att signalera när en krets har nått sitt målarbetstryck, vilket utlöser nästa steg i en automatiserad sekvens. De fungerar också som säkerhetsspärrar, som stänger av hydraulaggregatet om trycket faller under ett minimigränsvärde som kan indikera ett läckage eller ett pumpfel.
Både högtrycks- och lågtrycksbrytare skyddar köldmediekretsar från att fungera utanför säkra tryckgränser. En högtrycksbrytare slår ut kompressorn om utloppstrycket överstiger ett säkert maximum, medan en lågtrycksbrytare förhindrar drift när köldmediefyllningen är otillräcklig.
Tryckbrytare i brandsläckningssystem upptäcker ett fall i systemtrycket orsakat av att ett sprinklerhuvud aktiveras, utlöser en larmsignal och startar jockey- eller huvudbrandpumpar. Tillförlitlighet och svarshastighet är helt avgörande i denna livssäkerhetsapplikation.
Att välja en tryckvakt är inte bara en fråga om att matcha tryckintervallet. En systematisk urvalsprocess tar hänsyn till media, den elektriska belastningen, miljön, den precision som krävs och den totala ägandekostnaden under produktens livslängd. Följande checklista representerar den metod som vårt ingenjörsteam använderNingbo TRUPOW Industrial Trade Co.,Ltd.rekommenderar till kunder när de specificerar tryckvakter för nya installationer eller byten.
Tabellen nedan ger en snabbreferensguide som kartlägger vanliga applikationer till de rekommenderade produktparametrarna:
| Ansökan | Rekommenderat tryckområde | Kontaktbetyg | IP-betyg | Diafragmamaterial |
| Hushållsvattenpump | 1-10 bar | 16A / 250VAC | IP44 | EPDM (dricksvatten) |
| Industriell luftkompressor | 4 - 16 bar | 16A / 250VAC | IP65 | NBR |
| Hydraulisk kraftenhet | 10 - 250 bar | 10A / 250VAC | IP65 | Rostfritt stål |
| Kylkrets | 0 - 30 bar | 8A / 250VAC | IP44 | NBR |
| Kemisk bearbetning | 0 - 25 bar | 6A / 250VAC | IP67 | PTFE-belagd |
Även tryckvakten av högsta kvalitet kommer att underprestera eller misslyckas i förtid om den är felaktigt installerad. Installationspraxis påverkar direkt mätnoggrannheten, växlande repeterbarhet och komponentens livslängd. Följande vägledning är hämtad från installationsinstruktionerna som medföljer allaPumptillbehörprodukter från vår fabrik och återspeglar de vanligaste problemen som uppstår på fältet.
De flesta elektromekaniska tryckomkopplare har två justerbara fjädermekanismer: en stor fjäder som styr utskärningsvärdet (högt) och en mindre fjäder som styr differentialen. Justering bör utföras med systemet trycksatt och en kalibrerad tryckmätare installerad nära omkopplarporten. Öka den stora fjäderspänningen för att höja utskärningspunkten; öka den lilla fjäderspänningen för att vidga differentialen. Verifiera alltid de slutliga börvärdena genom minst tre kompletta på/av-cykler innan du lämnar installationen.
F1: Vad är skillnaden mellan en tryckvakt och en trycksensor?
En tryckvakt ger en diskret elektrisk utgång, antingen på eller av, när trycket passerar ett definierat börvärde. Den kommunicerar inte det faktiska tryckvärdet till en regulator. En trycksensor (även kallad tryckgivare) genererar en kontinuerlig analog eller digital signal proportionell mot det uppmätta trycket, vilket gör att en PLC eller ett styrsystem kan övervaka trycket i realtid och fatta proportionella styrbeslut. Tryckomkopplare används där enkel på-av-styrning är tillräcklig och kostnadseffektiv. Trycksensorer används där kontinuerlig övervakning, dataloggning eller proportionell styrning krävs. I många moderna system fungerar båda enheterna tillsammans: en trycksensor ger övervakning och återkoppling, medan en dedikerad tryckomkopplare ger en fast säkerhetsförregling oberoende av styrsystemets programvara.
F2: Varför fortsätter min tryckomkopplare att cykla på och av snabbt?
Snabb på/av-cykling, vanligen kallad kortcykling, orsakas nästan alltid av ett av tre tillstånd: en otillräcklig inställning av tryckskillnad, en vattensjuk trycktank eller en läcka i systemet. Om skillnaden mellan in- och utkopplingsbörvärdena är för smal, kommer även små naturliga tryckfluktuationer att göra att omkopplaren löser ut upprepade gånger. En vattensjuk trycktank (där luftförladdningen har förlorats) innebär att tanken nästan inte ger någon tryckbuffring, vilket gör att trycket svänger dramatiskt vid varje start eller stopp av pumpen. Ett systemläckage innebär att trycket kontinuerligt sjunker efter att pumpen stannat, vilket utlöser en omedelbar omstart. Diagnostisera genom att först kontrollera trycktankens luftförladdning med en däckmätare när systemet är trycklöst. Om förladdningen är korrekt, öka omkopplardifferentialen något. Om korta cykler kvarstår, utför ett systematiskt läckagetest på alla anslutningar och komponenter.
F3: Hur justerar jag in- och frånslagstrycket på en standardpumpstryckvakt?
På en vanlig elektromekanisk pumptryckbrytare justeras urkopplingstrycket (högt) med den stora fjädermuttern som finns under strömbrytarlocket, och differentialen (gapet mellan inkoppling och urkoppling) justeras med den mindre fjädermuttern. Genom att vrida den stora muttern medurs höjs både in- och utskärningstrycket samtidigt, vilket bibehåller den befintliga differentialen. Vridning av den lilla muttern medurs vidgar differentialen genom att sänka inkopplingstrycket samtidigt som avstängningstrycket lämnas oförändrat. Gör alltid justeringar i små steg, ett halvt varv i taget, och låt systemet slutföra en hel cykel innan du utvärderar resultatet. En kalibrerad tryckmätare installerad vid pumpens utlopp är nödvändig för noggrann justering. Anteckna slutliga inställningar i systemunderhållsloggen. Se det produktspecifika instruktionsbladet som medföljer alla pumptillbehör från Ningbo TRUPOW Industrial Trade Co.,Ltd. för modellspecifika justeringsprocedurer.
F4: Vad gör att en tryckomkopplare misslyckas och hur kan jag förlänga dess livslängd?
De vanligaste orsakerna till att tryckbrytaren misslyckas är kontaktslitage från överdrivna kopplingscykler, utmattning av membranet eller kemiskt angrepp från inkompatibla medier, fuktinträngning i det elektriska huset och mekanisk skada från övertryckshändelser eller vattenslag. Livslängden kan förlängas genom flera praktiska åtgärder: installera en vattenhammaravledare uppströms omkopplaren för att absorbera tryckspikar; montera en inline-sil för att skydda avkänningsporten från partikelkontamination; verifiera att switchens IP-klassificering är lämplig för installationsmiljön; använd en kontaktor eller ett relä för att isolera brytarkontakterna från tunga induktiva belastningar snarare än att byta motorkretsar direkt; och planera årlig inspektion av kontakttillstånd och membranintegritet som en del av ett förebyggande underhållsprogram. Vår fabrik designar våra tryckbrytare för pumptillbehör med förstärkta membran och silverlegeringskontakter specifikt för att maximera medeltiden mellan fel i krävande kontinuerliga applikationer.
F5: Kan en tryckvakt användas med andra vätskor än vatten, såsom olja eller kemikalier?
Ja, tryckomkopplare kan användas med ett brett utbud av media, men de vätade materialen måste noggrant anpassas till vätskans kemiska egenskaper, temperatur och viskositet. För hydrauloljeapplikationer är NBR-membran och våta delar av mässing eller rostfritt stål vanligtvis lämpliga. För aggressiva kemikalier som syror, alkalier eller lösningsmedel ger ett PTFE-belagt membran i kombination med rostfritt stål fuktade komponenter det bästa motståndet. För ångapplikationer krävs ett avkänningselement av kolvtyp med högtemperaturtätningar, och en sifonslinga (pigtail) bör installeras mellan ångledningen och omkopplarporten för att skydda avkänningselementet från direkt ångkontakt. Konsultera alltid mediakompatibilitetstabellen i produktdatabladet innan du anger en tryckvakt för icke-vattenapplikationer. Ningbo TRUPOW Industrial Trade Co.,Ltd. erbjuder materialkonsultationsstöd för att hjälpa kunder att identifiera den korrekta kombinationen av membran och husmaterial för deras specifika media och driftsförhållanden.
En tryckvakt är mycket mer än en enkel på-av-enhet. Det är den automatiserade intelligensen som håller pumpar, kompressorer och hydraulsystem igång säkert och effektivt utan konstant mänsklig övervakning. Att välja rätt tryckvakt, installera den korrekt och underhålla den proaktivt är de tre grundpelarna för pålitlig systemprestanda. Från membranmaterialet till kontaktklassificeringen, alla specifikationer är viktiga, och att förstå dessa specifikationer är det som gör att ingenjörer och anläggningschefer kan fatta säkra upphandlingsbeslut.
Som en tillverkare med djup expertis inomPumptillbehör, Ningbo TRUPOW Industrial Trade Co.,Ltd.sammanför materialteknik, elektroteknik och applikationskunnande för att producera tryckomkopplare som presterar konsekvent över hela spektrumet av globala industri- och bostadsmiljöer. Våra produkter är testade enligt internationella standarder, med stöd av omfattande dokumentation och backas upp av ett lyhört tekniskt team redo att hjälpa till med applikationsspecifika frågor.
Oavsett om du specificerar en tryckbrytare för en ny installation, byter ut en defekt enhet eller vill uppgradera till en mer pålitlig produkt, har vår fabrik produktsortimentet och applikationskunskapen för att stödja dig varje steg på vägen. VårPumptillbehörkatalogen täcker standardmodeller för de vanligaste applikationerna samt specialanpassade lösningar för krävande eller ovanliga driftsförhållanden.
KontaktaNingbo TRUPOW Industrial Trade Co.,Ltd. idag för att diskutera dina krav på tryckbrytare. Vårt tekniska säljteam är redo att hjälpa dig att identifiera rätt produkt från vår omfattandePumptillbehörutbud, tillhandahålla detaljerade datablad och certifieringar och behandla din förfrågan snabbt och professionellt.
Vi svarar på alla handelsförfrågningar inom 24 timmar. Kontakta vår fabrik idag och låt oss visa dig varför kunder i över 40 länder litar påNingbo TRUPOW Industrial Trade Co.,Ltd.som deras föredragna källa förPumptillbehöroch vätskekontrollkomponenter.
